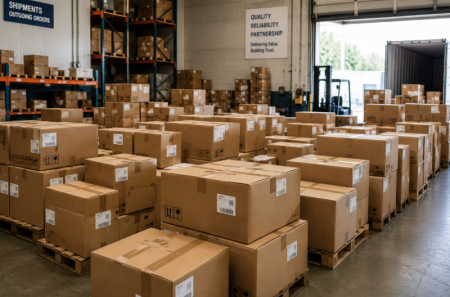

L'ITF-14 est uneCode à barres GS1symbologie couramment utilisée pour identifier les boîtes, cartons et autres groupements d'articles commerciaux dans les environnements de distribution. Il convient particulièrement pour l'impression directe sur carton ondulé, où la taille du symbole, les barres porteuses, les zones calmes, le contraste et la qualité d'impression affectent toutes les performances de numérisation.

Unen ligne Interleaved 2 de 5 générateurpeut créer une image de code à barres, mais le symbole imprimé final doit toujours répondre aux exigences GS1 et partenaire commercial applicables. Une image générée seule n'assigne pasGTINconfirmer la propriété de GTIN, valider la hiérarchie d'emballage ou certifier la qualité d'impression.

Ce guide explique l'ITF-14, sa relation avec les données GTIN et les principales exigences de conception pour un balayage logistique fiable.

Quelle est la différence entre les données GTIN et la symbologie du code à barres ITF-14?

GTIN et ITF-14 sont liés, mais ils ne sont pas interchangeables.

Un GTIN est le numéro d'identification du produit attribué à un article commercial. Un ITF-14 est une symbologie de code à barres utilisée pour encoder les données GTIN dans un format de 14 chiffres.

Les données: GTIN au format à 14 chiffres

Un GTIN identifie de manière unique une configuration spécifique d'article commercial. Par exemple, un cas de 12 unités et un cas de 24 unités peuvent nécessiter des assignations GTIN différentes s'il s'agit d'articles commerciaux différents à des fins de commande, d'inventaire, d'expédition ou de réception.

La quantité est conservée dans les données de base du produit. Il ne peut pas être décodé directement à partir des chiffres GTIN.

Un GTIN-14 nouvellement attribué pour un groupement de produits commerciaux à mesure fixe comprend généralement :

• Chiffre d'indicateur : pour les groupements d'articles commerciaux à mesure fixe, les chiffres 1 à 8 peuvent être utilisés pour créer des GTIN-14 distincts associés au même article enfant. Le chiffre ne définit pas une quantité universelle de carton ou un niveau d'emballage.

• Préfixe d'entreprise GS1 : le préfixe autorisé à l'organisation responsable de l'assignation du GTIN.

• Référence de l'article: La référence attribuée à la configuration spécifique de l'article commercial.

• Chiffre de contrôle : le chiffre final, calculé à l’aide de l’algorithme GS1 Modulo 10.

L'ITF-14 encode toujours 14 chiffres numériques. Il peut coder un GTIN-14 directement, ou il peut coder un GTIN-12 ou GTIN-13 après que le GTIN plus court ait été remis à zéro dans un format de 14 chiffres.

Le symbole : ITF-14

L'ITF-14 est la mise en œuvre GS1 d'Interleaved 2 of 5 pour les groupements d'articles commerciaux. Il s'agit d'un code à barres linéaire numérique seulement couramment utilisé sur les boîtiers et cartons qui ne sont pas destinés à la numérisation des points de vente au détail.

L'ITF-14 ne porte que des données GTIN. Il ne peut pas encoder les lettres, les numéros de lot, les numéros de série, les dates d'expiration ou d'autres attributs variables.

Si votre étiquette doit inclure des informations variables, utilisezGS1-128. GS1-128 utilise des identifiants d'application pour encoder un GTIN avec des données telles que le numéro de lot ou de lot, le numéro de série, la date de production ou la date d'expiration.

Une note sur la terminologie traditionnelle: qu'en est-il de EAN-14?

"EAN-14" et ITF-14 font référence à différents concepts, et "EAN-14" est un terme ancien qui apparaît fréquemment dans la documentation des codes à barres plus anciens.

Dans les normes GS1 actuelles :

• Utilisez GTIN-14 pour le numéro d'identification à 14 chiffres du produit commercial (les données sous-jacentes).

• Utilisez ITF-14 pour la symbologie de codes à barres Interleaved 2 of 5 utilisée sur les boîtiers et les cartons (le symbole imprimé).

ITF-14 est le symbole du code à barres imprimé, tandis que GTIN-14 est les données qu'il encode. L'ITF-14 peut également encoder GTIN-12 ou GTIN-13 après qu'ils aient été formatés en 14 chiffres avec des zéros en tête. Par conséquent, "EAN-14" ne devrait pas être considéré comme un type de code à barres distinct ou une alternative directe à l'ITF-14.

Comment ITF-14 se compare-t-il à GS1-128 et UPC-A ?

Le choix du bon code à barres dépend entièrement de l'article marqué et de l'environnement dans lequel il sera balayé.

ITF-14 contre UPC-A

UPC-A est principalement utilisé pour coder GTIN-12 pour les applications de point de vente au détail. Bien qu'un symbole UPC-A puisse également être balayé dans d'autres paramètres de la chaîne d'approvisionnement, il n'est généralement pas le code à barres préféré pour l'impression directe sur des boîtiers d'expédition ondulés.

L'ITF-14 est généralement choisi pour les boîtiers extérieurs et les cartons parce qu'il convient bien aux processus d'impression en matériau ondulé et de distribution hors POS.

ITF-14 contre GS1-128

Utilisez l'ITF-14 lorsque le boîtier ou le carton ne nécessite qu'un GTIN.

Utilisez GS1-128 lorsqu'une étiquette logistique doit porter un GTIN accompagné d'informations supplémentaires, telles que :

• Nombre de lot ou de lot

• Numéro de série

• Date de production

• Meilleure date avant

• Date d'expiration

• SSCC pour une unité logistique

Le besoin de données variables dépend de votre processus de traçabilité, des réglementations applicables et des exigences des partenaires commerciaux.

Quelles sont les exigences officielles de taille et de zone tranquille GS1 pour l'ITF-14 ?

La taille finale ITF-14 doit être choisie en fonction de la méthode d'impression, du matériau du carton, de l'environnement de balayage et des exigences du partenaire commercial.

Qu'est-ce que les barres porteuses ITF-14 ?

Les symboles ITF-14 utilisent des barres porteuses pour supporter une impression et un balayage fiables. Lorsqu'il est imprimé directement sur carton ondulé, le code à barres doit être enfermé par une boîte complète à quatre côtés. Cela aide à égaliser la pression d'impression et réduit le risque de distorsion de la largeur de barre lors des processus d'impression en plaque.

Pour les étiquettes et les méthodes d'impression à la demande, les barres de support supérieures et inférieures sont généralement utilisées sans les côtés verticaux. Les barres de support aident également à réduire le risque de courts scans ou de lectures partielles lorsqu'un scanner entre ou sort par le haut ou le bas du symbole.

Dimension X et hauteur de barre

La dimension X est la largeur de la barre ou de l'espace le plus étroit du symbole.

• À un agrandissement de 100%, la dimension X est de 1,016 mm.

• La plage générale autorisée de dimension X est de 0,495 mm à 1,016 mm.

• La hauteur de la barre doit rester de 31,75 mm.

Pour l'impression directe sur carton ondulé, en particulier dans les environnements de distribution automatisée, utiliser une dimension X d'au moins 0,635 mm dans la mesure du possible. Les symboles plus petits peuvent être adaptés aux étiquettes ou aux substrats de haute qualité, mais ils ne doivent pas être considérés comme adaptés à l'impression ondulée directe.

Les symboles plus grands dans la plage autorisée fournissent généralement une tolérance plus grande pour la diffusion d'encre, la variation d'impression et les exigences de distance de balayage.

Zones calmes

Une zone calme est la zone claire immédiatement à gauche et à droite du code à barres. Il permet au scanner d'identifier où le symbole commence et se termine.

• Maintenir une zone calme d’au moins 10 fois la dimension X (10X) des deux côtés.

• Avec un agrandissement de 100 %, cela correspond à 10,16 mm (0,40 po) de chaque côté.

• Ne pas placer de texte, de graphiques, de plis de carton, de ruban adhésif ou d’autres marques à l’intérieur des zones calmes.
