ADataMatrix10 x 10est le plus petit symbole ECC 200 DataMatrix, constitué d'une grille 10 x 10 utilisée pour encoder de très petites quantités de données.
En raison de son empreinte minimale, souvent autour de 1 mm, la DataMatrix10 x 10est largement utilisé dans des industries telles que l'aérospatiale, l'électronique et les dispositifs médicaux, où l'espace de marquage est extrêmement limité.
Cependant, cette taille compacte vient avec des limitations strictes. Une DataMatrix10 x 10ne peut stocker que quelques caractères et nécessite un contrôle précis des conditions de marquage et de balayage.
Ce guide explique sa taille, ses limites de capacité et quand il s'agit du bon choix dans les applications du monde réel.
Qu'est-ce qu'une DataMatrix 10 x 10 ? (définition et signification pratique)
Une DataMatrix10 x 10est un code à barres 2D composé de10 rangées x 10 colonnes (100 modules)selon la norme ECC 200.
Bien qu'il se compose de 100 modules, une partie importante de cet espace est réservée aux modèles structurels et à la correction d'erreurs. Cela ne laisse qu'une zone minimale pour les données réelles, ce qui définit fondamentalement comment le symbole est utilisé dans la pratique.
En d'autres termes, le10 x 10Le format n'existe pas pour la flexibilité, mais pourcontraintes spatiales extrêmes.
Limites de capacité DataMatrix 10 x 10 (ce que vous pouvez réellement encoder)
La seule contrainte la plus importante est la capacité de données, et c'est là que de nombreuses implémentations échouent.
Bien que le symbole contienne 100 modules, seule une petite partie est disponible pour les données réelles. Le reste est réservé à :
• Modèle de recherche (bordure en forme de L)
• Timing pattern
Correction des erreurs (Reed-Solomon, environ 25%)
En conséquence, la charge utile utilisable est extrêmement limitée.
Limites pratiques de capacité :
Selon la spécification ECC 200, la capacité maximale d'un10 x 10DataMatrix est :
•Numérique: 6 chiffres
•Alphanumérique : 3 caractères
•Binaire : 1 octet
Insight clé :
A10 x 10DataMatrix n'est pas "petit mais flexible".strictement limitéMême un seul caractère supplémentaire forcera le symbole à s'étendre.
Par exemple, essayer de coder "1234567" générera automatiquement un12 x 12 symbolenon10 x 10.
Taille physique de DataMatrix 10 x 10 (taille du module et zone silencieuse)
Une fois les données définies, la contrainte suivante est la taille physique.
Les dimensions finales dépendent duDimension X (taille du module). Dans les systèmes de marquage de haute précision, cela peut aller jusqu'à 0,1 mm.
Dimensions physiques typiques :
•Taille de la matrice :déterminé par la taille du module (dimension X), non fixe
•Zone calme :au moins 1 largeur de module de chaque côté
•Espace total nécessaire :dépend de la taille du module et comprend la zone silencieuse
Par exemple, avec une taille de module de 0,25 mm, un10 x 10DataMatrix serait d'environ 2,5 mm x 2,5 mm (à l'exclusion de la zone silencieuse), et plus grand lorsque la zone silencieuse est incluse.
De nombreuses défaillances de marquage ne sont pas causées par des erreurs de codage, mais par une zone de silence insuffisante ou un faible contraste autour du symbole.
Comparaison de tailles DataMatrix (10 x 10 vs symboles plus grands)
Pour décider si10 x 10est approprié, il aide à le comparer avec les niveaux de taille suivants.
Taille | Max Numérique | Max alphanumérique | Cas d'utilisation typique |
10 x 10 | 6 chiffres | 3 chars | Micro composants, implants |
12 x 12 | 10 chiffres | 6 chars | Petite électronique |
14 x 14 | 16 chiffres | 10 chars | Emballage pharmaceutique |
16 x 16 | 24 chiffres | 16 chars | Pièces automobiles |
Règle pratique :Si vos données sont même légèrement complexes, 10 x 10 n'est généralement pas le bon choix.
Quand utiliser DataMatrix 10 x 10 (applications industrielles réelles)
En raison de ses limitations, ce symbole n'est utilisé que dans des scénarios très spécifiques.
1. PCB et micro-électronique
Dans la fabrication de PCB, l'espace de marquage disponible est extrêmement limité.Pour s'adapter à l'intérieur d'un10 x 10symbole, les fabricants souventcompresser les formats de données (par exemple, codage base-36).
2. Instruments et implants médicaux
Les outils chirurgicaux doivent survivre à des cycles de stérilisation répétés.Les étiquettes se dégradent rapidement, donc un marquage permanent est nécessaire.
A10 x 10DataMatrix permet la traçabilitésans affecter l'usabilité ou l'intégrité structurelle.
3. Composants aérospatiaux et de précision
En aérospatial, même les petites pièces doivent être traçables.Cependant, le marquage ne doit pas affaiblir le composant.
Cela crée un cas d'utilisation parfait pour les symboles ultra-petits.

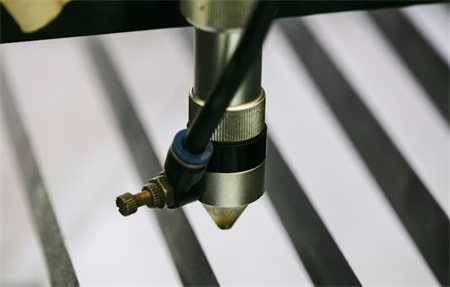

Marquage direct des pièces (DPM): pourquoi 10 x 10 est utilisé
Dans la plupart des cas réels, DataMatrix10 x 10est utilisé dansMarquage direct des pièces (DPM).
Au lieu d’imprimer des étiquettes, le code est appliqué directement en utilisant :
• Marquage laser
• Point peening
• Gravure chimique
L’avantage est la durabilité.Le trade-off est queLa lisibilité devient plus difficile à contrôler.
Défis de lisibilité (et comment les résoudre)
À cette échelle, générer le code n'est pas la partie difficile.lire de manière fiable.
Les questions communes sont les suivantes :
• Réflexion sur les surfaces métalliques
• Faible contraste après marquage
• Définition insuffisante du module
Solutions industrielles :
• Systèmes de vision industriels (non scanners de consommation)
•Dsome éclairage pour réduire les réflexions
• Paramètres laser optimisés pour un contraste élevé
Elles sont généralement validées selon les normes de qualité ISO DPM.
Comment générer une DataMatrix 10 x 10 correctement
Pour générer avec succès un10 x 10symbole :
1.Gardez les données extrêmement courtes (6 chiffres ou moins recommandés)
2.Utiliser un logiciel de codage conforme à ECC 200
3.Valider la taille du symbole avant de marquer
4.Lisibilité des essais dans des conditions réelles

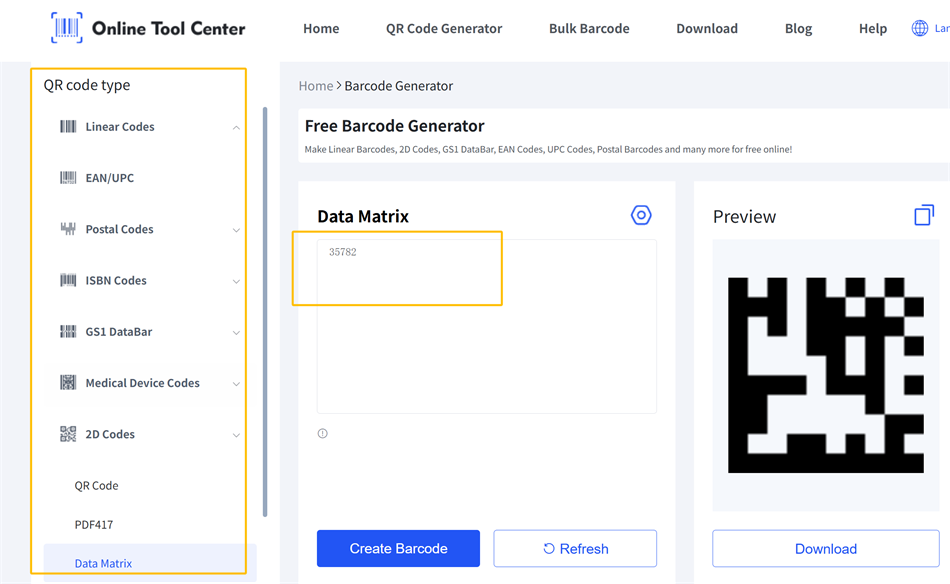

En pratique, il y a beaucoupgénérateurs de codes à barres 2D en ligne gratuitsqui peut créer rapidement une DataMatrix 10 x 10. Le processus est généralement simple, il suffit de saisir vos données et l'outil générera automatiquement le symbole.
Règle clé :Si vos données ne correspondent pas naturellement à la limite, ne les forcez pas, utilisez plutôt un symbole plus grand.
Conclusion: Quand 10 x 10 est le bon choix
La DataMatrix10 x 10n'est pas un code à barres à usage général, mais une solution pour les contraintes d'espace extrêmes.
Utilisé correctement, il permet la traçabilité sur les plus petits composants. Utilisé de manière incorrecte, il se traduit souvent par des codes illisibles.
En fin de compte, le succès dépend moins de la génération du symbole et plus de la conception de l'ensemble du processus de marquage et de numérisation autour de ses limites.
Questions fréquentes sur DataMatrix 10 x 10
Q1 : Quelle est la plus petite taille de DataMatrix ?
La plus petite taille couramment utilisée ECC 200 DataMatrix est10 x 10.
Q2: Combien de données peut un10 x 10Magasin DataMatrix ?
Jusqu'à 6 chiffres numériques ou 3 caractères alphanumériques.
Q3: Les smartphones peuvent-ils scanner10 x 10codes ?
Certains smartphones peuvent scanner des codes DataMatrix, mais pour10 x 10La fiabilité du balayage des symboles, en particulier dans les conditions DPM ou à faible contraste, est souvent limitée.
